一、工藝原理：
石英砂機械過濾器為水處理系統的預處理設備，適用于濁度在1-10NTU的進水；目的除去水中的懸浮物、顆粒和膠體，降低進水的濁度和SDI值，滿足除鹽裝置后續設備的進水要求；設備可以通過周期性的清洗來恢復它的截污能力。
二、技術參數：
1. 進水濁度： < 10 NTU
2. 出水濁度： < 1 NTU
3. 工作壓力: < 0.6MPa
4. 工作溫度: 5-50℃
5. 處 理 量: 40m3/h
6. 水反洗強度: 20-30m/h
7. 氣擦洗強度: 15L/m2.s

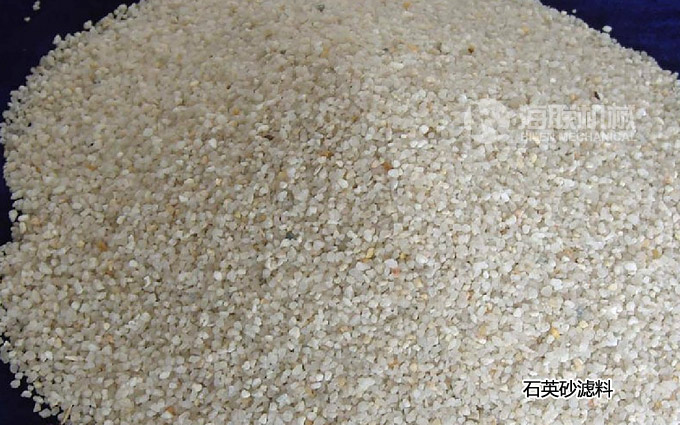

8. 石英砂規格：0.4～0.65mm （不均勻系數＜2 ）
9．承托層：（如設備要求）
|
層次
（自下向上） |
尺寸
（mm） |
厚度
（mm） |
層次
（自下向上） |
尺寸
（mm） |
厚度
（mm） |
|
1 |
2～4 |
100 |
3 |
8～16 |
100 |
|
2 |
4～8 |
100 |
4 |
16～32 |
100 |
三、結構形式：
設備由本體、布水裝置、集水裝置、外配管及儀表取樣裝置等組成。進水裝置為上進水、擋板布水，集水裝置為多孔板濾水帽集水或穹形多孔板加承托層結構；設備的本體外部配管配帶閥門并留有壓力取樣接口，便于用戶現場安裝和實現裝置正常運行。
|
